Comment régler les galets de guidage de la lame?

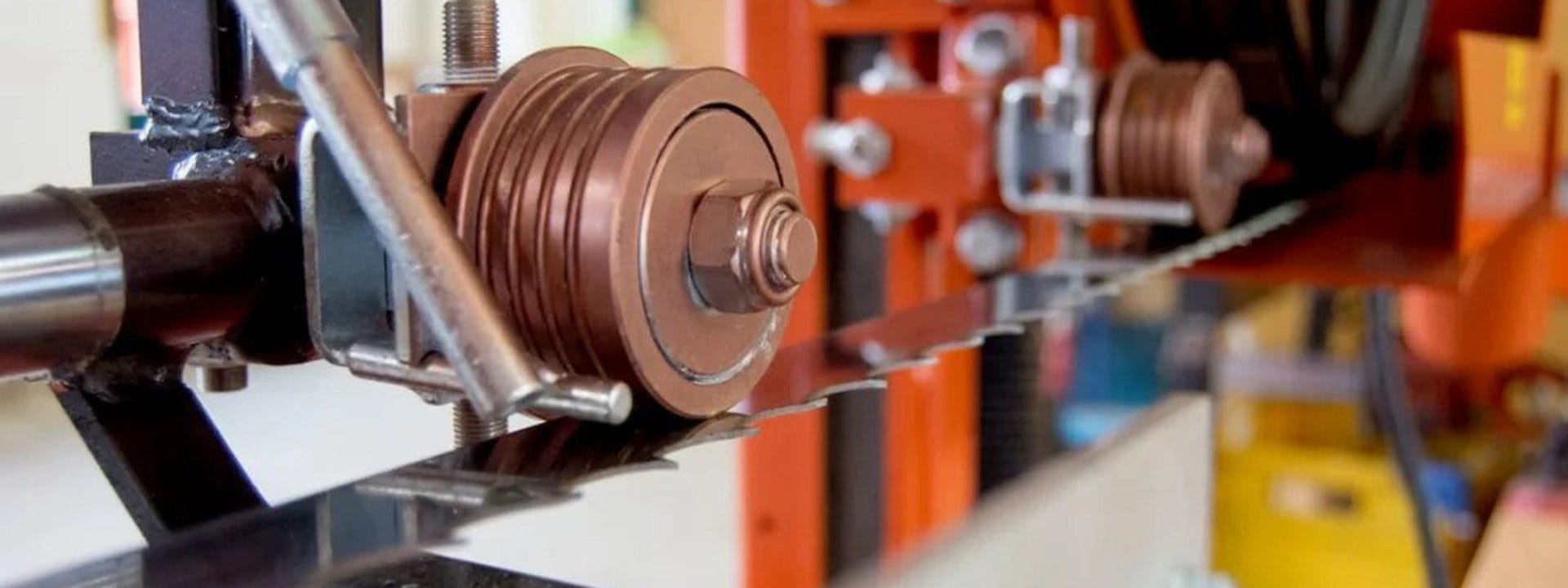

Les galets de guidage de la lame sont un élément essentiel de la tête de scierie. Les scieries Wood-Mizer sont équipées de deux galets de guidage : un galet fixe du côté moteur et un galet réglable du côté opposé (côté inactif) de la tête de scierie. En suivant les instructions ci-dessous, vous pourrez régler correctement les guides de lame.

Pour garantir un processus de réglage fluide, assurez-vous d'utiliser des pièces de rechange d'origine Wood-Mizer.

N'oubliez pas que les réglages des galets de guidage de la lame doivent être effectués après avoir réglé les volants de lame.

1.    Avant le réglage, installez la lame puis appliquez la tension correcte.

2.    Réglez la pression appropriée des galets sur la lame :

• À l'aide d'un mètre ruban, mesurez la distance entre le banc de la scierie et le bord de la lame (supposons qu'elle soit de 250 mm).
• Ajustez la position des galets de manière à ce qu'ils appuient sur la lame, réduisant ainsi la distance entre la lame et le banc de 6 mm (dans cet exemple, la mesure cible doit être de 244 mm).

• Prenez une autre mesure pour vérifier la déflexion obtenue de la lame par rapport au banc de la scierie.

3.    Réglez les guides-lame dans le plan vertical, en vous assurant que la lame n’est ni inclinée vers le haut ni vers le bas (vérifiez le parallélisme de la lame).

• Éloignez le bras de guidage de la lame de la machine. La distance maximale dans cette position doit être de 15 mm.
• Utilisez un outil de mesure appelé le "trick" en le fixant sur la lame à côté du galet de guidage. Assurez-vous qu'il ne repose pas sur la dent ou une bavure de la lame et qu'il s'adapte parfaitement contre la lame. Le "trick" doit toujours être placé entre les dents de la lame.
• À l'aide d'un mètre ruban, mesurez la distance entre le banc de la scierie et le bord inférieur du "trick".
• Déplacez la tête de scierie de manière à ce que l’extrémité avant de l’outil soit positionnée au niveau de l’emplacement de la mesure précédente, puis répétez le processus.

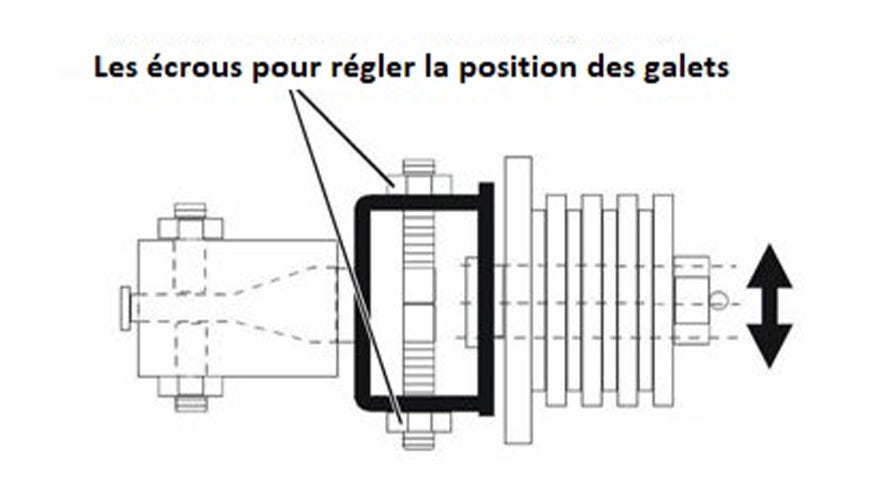

• Les mesures doivent donner des résultats identiques. Si ce n’est pas le cas, desserrez l’une des vis de serrage latérales comme indiqué dans l’illustration ci-dessous.

• Avancez la tête de scierie dans la direction de coupe de manière à ce que la partie arrière de l’outil soit positionnée au niveau du point de mesure, puis répétez la mesure en suivant les instructions ci-dessus.
• La mesure de la distance à l’extrémité arrière de l’outil doit correspondre aux deux mesures précédentes. Si ce n’est pas le cas, ajustez la position du guide de lame selon l’illustration ci-dessus.
• Placez le "trick" à côté du second galet de guidage et répétez la procédure ci-dessus.
• Après le réglage, vérifiez de nouveau que la déflexion de la lame par rapport au banc de la scierie est de 6 mm. Démarrez la lame, puis, après l’avoir arrêtée, vérifiez à nouveau l’alignement des guides.


4.    Réglez la distance entre le galet de guidage et la lame :

• Positionnez le guide-lame de manière à ce que la bride du galet de guidage soit à environ 1,5–3,0 mm du bord arrière de la lame.
• Desserrez une vis de serrage latérale et une vis de serrage supérieure pour obtenir la distance correcte entre la bride du galet et la lame, comme indiqué dans l'illustration ci-dessous.

• Après avoir terminé le réglage, serrez les vis de serrage et effectuez le même réglage sur le second galet de guidage de la lame.


5.    Réglez les guides-lame dans le plan horizontal :

• Rapprochez le bras de guidage de la lame vers la machine (de façon à ce qu’il soit positionné au centre).

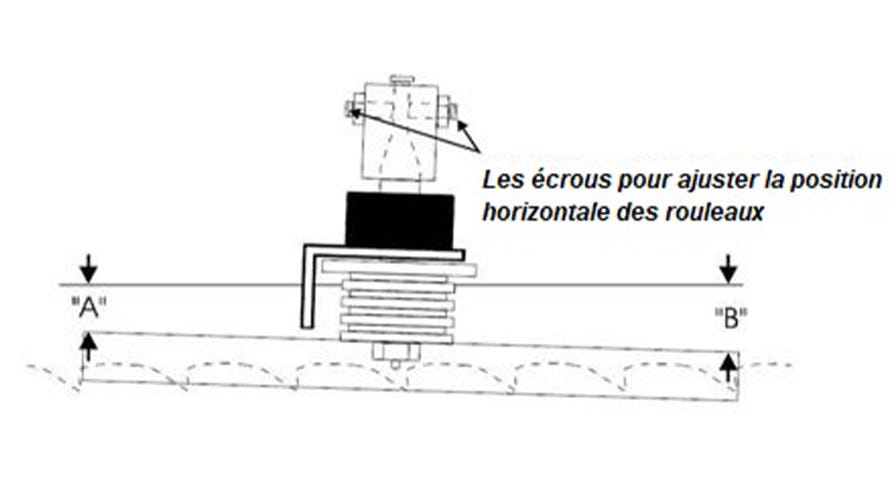

• Placez le "trick" au centre, contre la surface avant du galet de guidage, comme indiqué dans l’illustration ci-dessous.

• Mesurez la distance entre le bord arrière de la lame et l'outil de réglage (distance B comme indiqué dans l'illustration).
• Mesurez la distance entre le bord arrière de la lame et l'autre extrémité de l'outil de réglage (distance A comme indiqué dans l'illustration).
• Le galet de guidage de la lame doit être réglé parallèlement à la lame ou légèrement incliné dans le plan horizontal, comme illustré. Si ce n’est pas le cas, ajustez l’alignement horizontal du galet à l’aide des vis de serrage latérales du guide.
• Vérifiez l’alignement du second galet de guidage en répétant les étapes décrites ci-dessus.

Si des irrégularités de coupe persistent après le réglage des guides-lame, le problème est très probablement lié à la lame elle-même.

***
